数据中心综合布线解决方案

阅览次数:13,233 次  发布日期: 2018-08-09

成都弱电公司讯:

1.综合布线概述:

如何更好地运用数据资产,发挥其最大的作用,使业务不断成长,成为了众多企业关心的问题。数据中心是为了全面、集中、主动并有效地管理和优化IT基础架构,实现信息系统的可管理性、可用性、可靠性和可扩展性,是保障业务的顺畅运行和服务的及时传递。

数据中心内放置核心的数据设备,是企业的大脑,综合布线作为物理基础设施建设非常重要,成为网络建设成败的关键因素,数据中心构建安全、高效、统一的物理平台,是数据中心核心所在。

数据中心的综合布线系统,需要能够支持高速率的数据传输和存储,单体文件的容量也越来越大。这样,选择一套先进的综合布线系统是及其有必要的。确保在相当的一段时间内,无需更换或升级布线系统。

2.设计目标:

综合布线主要是支持各种通信和信息系统的运行,主要支持弱电应用系统的线路需要,合理综合布线对于实现公司信息一体化具有重大意义。

为了满足数据中心机房信息系统的需求,综合布线要具有以下特性:

①、实用性:实施后的综合布线,将能够在现在和将来适应技术的发展,且实现数据通信和语音通信;

②、灵活性:综合布线能够满足灵活应用的要求,即任一信息点能够连接不同类型的设备,如计算机、打印机、终端或电话、传真机;

③、模块化:综合布线系统中,除去固定在建筑物内的线缆外,其余所有的接插件都是积木式的标准件,以方便管理和使用;

④、扩充性:综合布线系统是可扩充的,以便将来有更大的发展时,很容易将设备扩展进去;

⑤、标准性:满足最新、最高的国际标准(如1995年通过的国际标准:ISO/IEC 11801、欧洲标准:EN50173等);

⑥、经济性:在满足应用要求的基础上,尽可能降低造价。

3.数据中心设计方案:

1、中心机房整体规划

某某公司数据中心机房面积约1754平方米, 数据中心机房是整个公司信息处理的“心脏”,是全公司通讯网络中心,为保证中心机房承担的各项任务24小时不间断地正常运行,必须在满足基本功能的前提下,为高性能计算机系统提供安全、稳定、可靠的工作环境。因此,安全、先进、实用是设计的第一个原则。

整个数据中心共设计有OM3万兆多模光纤信息点1360个,万兆单模光纤信息点1440个,六类信息点1340个(不含办公区、运转中心)。中心机房区域划分为:通讯机房(接入式)、网络中心机房、设备机房、UPS室、介质室、配电室、监控室、操作室、钢瓶室、备件室、办公区、会议室、值班室等。数据中心机房综合布线系统各功能区的设计必须考虑各种应用系统的需要,预留充分的信息点,设计灵活的布线方式。在布线线缆选择时,应充分考虑计算机网络发展对线路带宽的需要,以便为未来发展留下发展的空间。综合布线必须遵照“统一规划,协调发展,适度规模,短期稳定,持续发展”的原则,在满足目前信息系统需求的同时,仍然具有较好的拓展性。

通过设计与分析,并与某某公司IT管理部及其它相关用户部门多次沟通探讨,并且经过精心施工,解决了此项目实施中的设计。

数据中心机房规划区域包括:进线设备间、主配线区、水平分配区、设备分配区。

美国西蒙杯

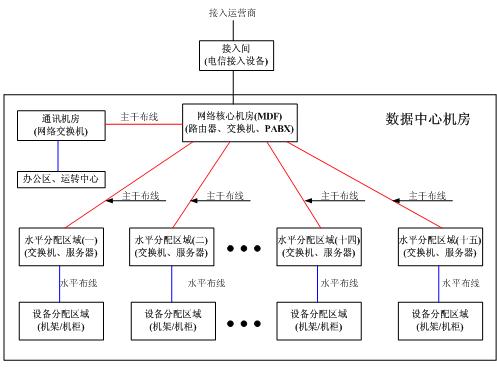

数据中心拓扑结构
2、数据中心进线设备间

进线设备间是数据中心综合布线系统和建筑布线系统之间的空间,也就是处于接入提供商和客户网络之间的系统。这个空间包括接入提供商所提供的划分硬件和设备。本项目进线设备间靠近网络核心机房。

3、数据中心网络核心机房

网络核心机房是数据中心的结构化布线系统信息分配的中心点。当设备直接连接到核心分配区。这个区域需要设置在计算机机房内部,在多用户共同使用数据中心的情况下,网络核心机房应该使用专用的房间或区域用以保证其安全性。计算机机房的核心路由器、核心LAN交换机、核心SAN交换机和PBX设备将放置在网络核心机房,因为这个空间是整个数据中心布线系统的网络中心。接入提供商提供的设备通常放置在网络核心机房而不是进线设备间,以避免由于线路长度的限制而建立第二个进线设备间的需要。

本项目数据中心机房由15个机房组成,在管理区维护上经常进行机柜之间的直接光缆跳线,这给维护管理及跳线带来极大麻烦(机柜间跳线要掀开活动地板进行地板下光纤机柜间跳线)。本系统采用西蒙动态光纤配线架,在此15个机柜间互联一个12芯MPO带状光纤配线架接口,形成网状网格连接,这样可以方便地就近跳接就可以连接到其他管理区的机柜或机架光网络设备了。每个部分采用288芯高密度标准19英寸4U光纤跳线架,用于光缆的机柜内的端接。另外网络核心机房布1根100对三类语音电缆到通信机房。

4、数据中心设备分配区

每个设备分配区的机柜配置一个24口快接式配线架,每个水平分配区的主机柜设置5个24口快接式配线架,为一些应用(如无线接入点,IP摄像机和自动控制系统等)考虑的线缆也要规划并在此端接好,配线架之间的水平布线采用6类低烟无卤线缆,本项目设备分配区共有100个机柜组成,设备分配区是分配给终端设备的空间,包括计算机系统和通信设备,交换机和刀片服务器或服务器和外围设备。

5、数据中心水平分配区

本项目水平分配区共划分为20个分区,有20个主机柜组成,水平分配区每个主机柜区布置1根48对多模光纤、1根48对单模光纤和24根六类双绞线至网络核心机房,主机柜下设5个设备分配机柜。水平分配区主要包括水平跳接、SAN网络交换机、服务器和KVM交换机。
在使用中,水平分配区包括水平交叉连接作为布线至设备分配区的分配点。水平分配区为设在设备分配区的终端设备所服务,它通常包含LAN交换机, SAN交换机,键盘/视频/鼠标( KVM)切换开关。
